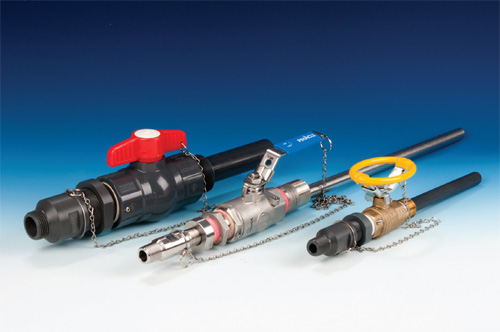

As CS Corporation Stops foram desenvolvidas para injetar
produtos químicos no centro de um fluxo de processo.
-
Tamanhos disponíveis
1/2" (DN 15) a 3" (DN 75)
-
7 materiais de construção:
Latão, PVC, CPVC, PVDF,
Aço Inoxidável, Alloy 20
e Hastelloy
-
Conexões roscadas,
de encaixe ou flangeadas
-
Diâmetro da
ponta de injeção de 1/4"
(DN 8) a 2-1/2" (DN 65)
|
-
Conjuntos de mangueira
com válvula de bloqueio externa disponíveis
-
Grande variedade de
designs, materiais e tamanhos, para melhor
atender sua aplicação
-
Tamanhos e desenhos
customizáveis estão disponíveis
|
Catálogo
CS Corporation Stops
Manual
de instruções CS Corporation Stop
Formulário
para CS Corporation Stop
Lista
de preços CS Corporation Stop

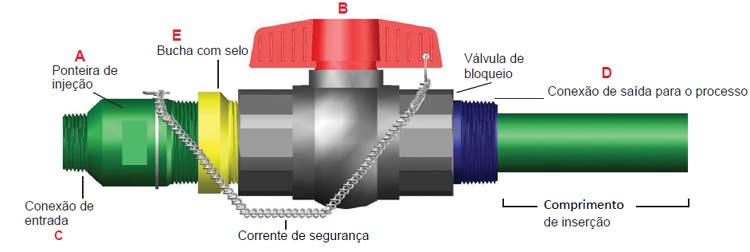

Informações sobre tamanhos e materiais:
|
A
|
|
C/D
|
A/E/B
|
|
|
|
|
|
Ponteira padrão
|
Padrão
|
Opcional
|
Ponteira/Bucha/Válvula
|
Temperatura
|
Pressão maxima*
|
Opcional
|
Opcional
|
|
Tamanho do tubo
|
Tamanho de entrada/saída
|
Conexão de entrada/saída
|
Materiais disponíveis*
|
Max.
|
Intervalo/PSIG
|
Estilo da ponta
|
Bucha/Selo**
|
|
1/4"
= 8mm
|
1/2"
= 15mm
|
NPT
|
PVC
|
140°F
(60°C)
|
0-150
(opt. 0-232)
|
45°
(bisel)
|
Viton
|
|
3/8"
= 10mm
|
3/4"
= 20mm
|
BSPT
|
CPVC
|
210°F
(98°C)
|
0-150
(opt. 0-232)
|
90°
(reto)
|
EPDM
|
|
1/2"
= 15mm
|
1"
= 25mm
|
Socket
Weld (ASTM)
|
Polipropileno
|
195°F
(90°C)
|
0-150
|
Difusor
|
|
|
1"
= 25mm
|
1-1/2"
= 40mm
|
Socket
Weld (Matric)
|
PVDF
|
260°F
(125°C)
|
0-150
(opt. 0-232)
|
|
|
|
1-1/2"
= 40mm
|
2"
= 50mm
|
Flange
(ANSI)
|
316
S/S
|
350°F
(176°C)
|
0-1000
(opt. 0-6000)
|
|
|
|
2"
= 50mm
|
2-1/2"
= 65mm
|
Flange
(DIN)
|
Alloy
20
|
350°F
(176°C)
|
0-1000
(opt. 0-6000)
|
|
|
|
2-1/2"
= 65mm
|
3"
= 75mm
|
|
Hastelloy
C276
|
350°F
(176°C)
|
0-1000
(opt. 0-6000)
|
|
|
Notas:
* Pressão máxima na temperature de trabalho
70°F (21°C); ** Material opcional para o selo
da bucha disponível
+ Os materiais da Ponteira/Bucha/Válvula podem
ser os mesmos ou variados para se adequarem à
aplicação
Opções:
|

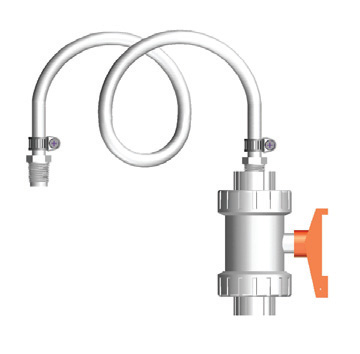

Modelo "HSA": Conjunto de mangueira
e válvula
- Disponível com mangueira de PVC trançado,
tubo de PVDF/PP/Aço Inox
- Disponível com válvulas de bloqueio
e reguladores em uma grande variedade de materiais
e tamanhos
|

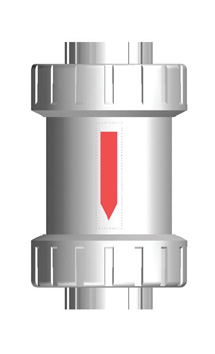

Modelo "CK": Regulador externo
- Disponível em vários materiais
e tamanhos
|
