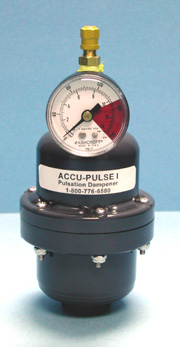

Amortecedores de pulsação ACCU-PULSE
|
-
aumento da eficiência do sistema e vida útil da bomba
-
redução de manutenção e gastos
-
protege a tubulação, medidores, válvulas e instrumentação de pulsações e vibrações
-
garante precisão de medição, longevidade e repetitividade
-
redução de flutuações de pressão e desgaste do diafragma
-
previne espumação e respingos
Nota: O CRN está disponível em certos amortecedores ACCU-PULSE. Favor consultar nossa fábrica para preços e disponibilidade.
Amortecedores de pulsação
Desenvolvidos para remover fluxos pulsantes
em bombas de deslocamento positivo
|
Amortecedores ACCU-PULSE Características básicas
-
leve e compacto
-
classe de pressão: 150 psi
-
fácil manutenção quando instalado
-
2 anos de garantia
-
conexões 3/8", 3/4" e 1"
-
Em PP, PVC, PVDF, Inox 316, Alloy 20 e Hastelloy C
-
Amortecedores para altas pressões (até 4000 psi / 275 bar)
Amortecedores ACCU-PULSE Guia geral para dimensionamento
(Guia detalhado de dimensionamento para amortecedores de pulsação ACCU-PULSE)
Bombas dosadoras simplex (um cabeçote):
As informações a seguir são variações gerais para dimensionamento dos amortecedores de pulsação ACCU-PULSE em aplicações com bombas dosadoras.
Os modelos descritos estão baseados com 10% de flutuações de pressão e bombas com apenas um pistão de atuação. Para 5% de flutuação de pressão, divida a capacidade por pulsos na tabela abaixo por 2.
|
Para calcular polegadas cúbicas por pulsos:
|
galões por minuto = galões por pulsos X
pulsos por minuto
|
|
Galões por pulsos X 231 polegadas cúbicas por galão
|
= polegadas cúbicas por pulso
|
|
EXAMPLE:
|
.15 = .0015 GPS
|
THEREFORE:
|
.0015 X 231
|
= 0.3465 Polegadas cúbicases per stroke
|
|
|
100
|
|
|
= API Dome Top
|
|
|
|
0 to 0.22 Polegadas cúbicas
|
|
0.23 to 0.75 Polegadas cúbicas
|
|
0.76 to 2.71 Polegadas cúbicas
|
|
2.72 to 6.40 Polegadas cúbicas
|
|
6.41 to 12.96 Polegadas cúbicas
|
|
12.97 to 27.89 Polegadas cúbicas
|
|
|
|
Note:
For other pump factors, or residual pulsation, contact factory.
|
|
|
Bombas de duplo diafragma operadas a ar:
A tabela a seguir mostra o amortecedor de pulsação e modelos estabilizadores para uso em bombas operadas a ar com dois diafragmas.
Os modelos descritos irão produzir um fluxo até 92% livre de pulsações. Se um maior nível de amortecimento é desejado, o próximo volume disponível deve ser escolhido.
Os mesmos modelos são necessários para a estabilização da linha de sucção e amortecimento na linha de descarga. As listas de preços são para modelos padrão em plástico e metal. Outros modelos disponíveis: Teflon, alimentício e sanitário.
|
|
|
|
|
|
|
|
AP-I Dome Top
AP-I Dome Top
|
10 Polegadas cúbicas
10 Polegadas cúbicas
|
|
|
|
|
|
|
AP-II Dome Top
AP-II Dome Top
|
85 Polegadas cúbicas
85 Polegadas cúbicas
|
|
|
AP-III Flat Top
AP-III Flat Top
|
175 Polegadas cúbicas
175 Polegadas cúbicas
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bombas peristálticas:
A tabela a seguir demonstra o amortecedor de pulsação e os modelos estabilizadores para uso em bombas peristálticas.
Os modelos apresentados produzem um fluxo até 95% livre de pulsações. Se um maior nível de amortecimento é desejado, o próximo volume disponível deve ser escolhido.
Os mesmos modelos são necessários para a estabilização da linha de sucção e amortecimento na linha de descarga. As listas de preços são para modelos padrão em plástico e metal. Outros modelos disponíveis: Teflon, alimentício e sanitário.
|
|
|
Amortecedores de pulsação ACCU-PULSE Informações para compra
Informações detalhadas para compra
eg. Parte # API-PVC-E-1
AP - I - PVC - E - 1
 |
|
|
= ACCU-PULSE
|
|
|
= Série de capacidade
|
|
|
= Material do corpo
|
|
|
= Material da junta de expansão
|
|
|
= Tamanho
|
|
|
|
|
|
|
|
|
I
|
10 cu in
|
PP= polypropylene
|
N = neoprene
|
0 = 3/8"npt(f) series I(std) Metal
|
|
IF
|
4 cu in
|
PVC = polyvinylchloride
|
B = buna-N
|
1= 1/2"npt(f) series I(std) Plastic
|
|
II
|
85 cu in
|
PVDF =
poylvinyldene fluoride
|
H = hypalon
|
2 = 3/4"npt(f) series II All
|
|
IIF
|
36 cu in
|
S/S =
316 stainless steel
|
E = EPDM
|
3 = 1"npt(f) series II (optional)
|
|
III
|
370 cu in
|
ALL20 = alloy 20
|
V = viton
|
4 = 2" npt(f) series III (std)
|
|
IIIF
|
175 cu in
|
HAST = hastelloy C
|
T = PTFE
|
5 = 3" flanged series IV
|
|
|
|
|
|
|
|
|
