CLEARVIEW 标定柱专门设计用于对计量泵的校准。有 PP（聚丙烯）, PVC（聚氯乙烯) 及 玻璃, 标定柱。其标准特性有
外边是PC（聚碳酸酯）保护罩，可以抗更高的温度冲击
|
- 有PVC，CPVC，PVDF，PP，316L不锈钢，哈斯合金或20合金浸润联接
- 从100 ML到4000ML容量
- 根据需要可供其他材料
|
Clearview 标定柱宣传资料
如何订购
ClearView 玻璃标定柱应用表
Clearview 玻璃标定柱校正指引
ClearView玻璃标定柱2D图纸下载
ClearView玻璃标定柱3D图纸下载
如何订购 CLEARVIEW 玻璃标定柱：
例如：CVG
- 2000 - PP - 10 - N - V - PP
2000 毫升玻璃标定柱，带PP浸润塞子，Viton O型圈，1” NPT螺纹联接和PP活结头螺母。
CVG - ClearView 带PVC活结头螺母玻璃标定柱
2000
|
大小
|
容量
|
|
100
|
100 ml 1毫升刻度玻璃标定柱
|
|
250
|
250 ml 2毫升刻度玻璃标定柱
|
|
500
|
500 ml 5毫升刻度玻璃标定柱
|
|
1000
|
1000 ml 10毫升刻度玻璃标定柱
|
|
2000
|
2000 ml 20毫升刻度玻璃标定柱
|
|
4000
|
4000 ml 25毫升刻度玻璃标定柱
|
塞子材料
|
PVC
|
聚氯乙烯
|
|
CPVC
|
(Corzan) 氯化聚氯乙烯
|
|
PP
|
聚丙烯
|
|
PVDF
|
聚偏氟乙烯
|
|
S/S
|
316L不锈钢
|
联接尺寸
|
50
|
1/2" 15 DN
|
100, 250, 500, 1000 ml 标准配置
|
|
75
|
3/4" 20 DN
|
500 和1000 ml 可配置
|
|
10
|
1" 25 DN
|
2000 和4000 ml 标准配置
500和1000 ml可配置
|
|
15
|
1-1/2" 40 DN
|
2000 and 4000 ml 可配置
|
|
20
|
2" 50 DN
|
4000 ml 可配置
|
联接方式
|
N
|
NPT
|
|
B
|
BSPT
|
|
S
|
插口ASTM
|
|
DS
|
插口DIN
|
|
F
|
法兰ANSI
|
|
DF
|
法兰DIN
|
O型圈
|
V
|
Viton (标准)
|
|
E
|
EPDM （三元乙丙橡胶）
|
|
K
|
Kalrez （全氟化橡胶）
|
|
T
|
Teflon （特富龙）
|
活结头螺母选择
|
CPVC
|
氯化聚氯乙烯
|
|
PP
|
聚丙烯
|
|
PVDF
|
聚偏氟乙烯
|

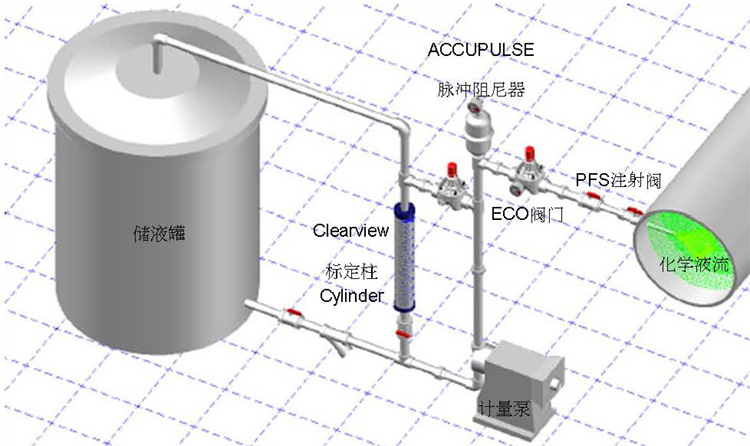

典型安装图：
